2021年4月河北自考：模拟、数字及电力电子技术（02238）真题与答案

　　2021年4月高等教育自学考试全国统一命题考试

　　模拟、数字及电力电子技术

　　(课程代码02238)

　　注意事项:

　　1.本试卷分为两部分,第一部分为选择题,第二部分为非选择题。

　　2.应考者必须按试题顺序在答题卡(纸)指定位置上作答,答在试卷上无效。

　　3.涂写部分、画围部分必须使用2B铅笔,书写部分必须使用黑色字迹签字笔。

　　一、单项选择题:本大题共16小题，每小题2分,共32分。在每小题列出的备选项中只有一項是最符合题目要求的,请将其选出。

　　1.在P型半导体中,受温度影响较大的载流子是

　　A.电子

　　B.自由电子

　　C.空穴

　　D.离子核

　　2.引入差分放大电路的主要原因是

　　A.抑制温漂

　　B.抑制非线性失真

　　C.增加放大倍数

　　D.增大输人电阻

　　3.乙类互补功率放大电路,在信号过零时产生的失真称为

　　A.饱和失真

　　B.截止失真

　　C.交越失真

　　D.非线性失真

　　4.要稳定放大电路的输出电压,则应引人

　　A.电压负反馈

　　B.电流负反馈

　　C.串联负反馈

　　D.并联负反馈

　　5.下列逻辑表达式中,能实现同或逻辑功能的是

　　A. Y=A①B

　　B. Y=A+B

　　C. Y=AOB

　　D. Y=AB

　　6.题6图所示触发器的类型为

　　A.同步RS触发器

　　B.主从RS触发器

　　C.边沿T触发器

　　D.基本RS触发器

　　7.在下列逻辑电路中,不属于组合逻辑电路的是

　　A.编码器

　　B.译码器

　　C.寄存器

　　D.加法器

　　8.时序逻辑电路某一时刻的输出.与电路原来的状态

　　A.有关

　　B.有时有关,有时无关

　　C.无关

　　D..上述答案都不正确

　　9.由逻辑函数的基本公式可知,A+A=

　　A.0

　　B. A

　　D.1

　　10.题10图所示门电路为

　　10.题10图所示门电路为

　　A.三态门

　　B. CMOS传输门

　　C.0C门

　　D. TTL非门

　　11.已知4位右移寄存器的现态为0110,右移串行数据输人端始終接"0"，则在3个有效时钟信号作用下,其次态为

　　A.0011

　　B.0001

　　C.0000

　　D.0010

　　12.逻辑函数Y=A B C+A C的最小项表达式为

　　A. Y(A,B,C)= Em(4,5,6)

　　B. Y(A,B,C)= Em(2,3,5)

　　C. Y(A,B,C)= Em(0,2,5)

　　D. Y(A,B,C)= Em(0,5,2)

　　13.晶闸管的三个极分别称为

　　A.门极、阴极和集电极

　　B.门极、阳极和阴极

　　C.栅极、集电极和发射极

　　D.栅极、源极和漏极

　　14.额定正向平均电流

　　的晶闸管,其电流有效值为

　　A.100A

　　B.157A

　　C.141A

　　D.173A

　　15.既控开通,又控关断的电力半导体器件称为

　　A.全控型器件

　　B.半控型器件

　　C.不控型器件

　　D.触发型器件

　　16.升降压斩波电路中,已知电源电压Ud=12V ,导通比D=0.8,则负载电压U0=

　　A.-4V

　　B. -18V

　　C. -36V

　　D. -48V

　　二、填空题:本大题共8空,每空1分,共8分。

　　17.集成运放的传输特性分为两个区,一是线性区,一是 .

　　18.三端稳压器7805的输出电压是 V。

　　19.在八进制中，低位向高位的进位规则是逢 进一。

　　20. JK触发器的特性方程是 。

　　21.利用D触发器构成7进制计数器时,至少需要 _个触发器。

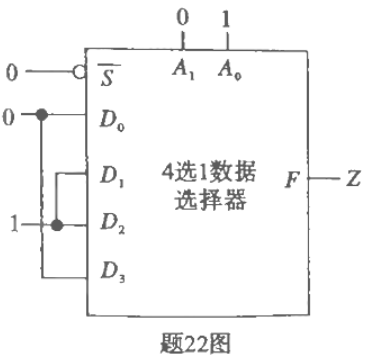

　　22.电路如题22图所示，输出Z= _。

　　23.单相电流型逆变电路在直流电源侧采用 维持电流恒定的方式来工作。

　　24.把工频交流电直接变换成可调频率交流电的变流电路称为 .

　　三、分析计算题:本大题共4小题，每小题10分,共40分。
